H14W内螺纹止回阀
内螺纹止回阀 产品概述
本公司的H14W内螺纹止回阀的功能是用来防止管路中的介质倒流。内螺纹止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。内螺纹止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。
内螺纹止回阀适用介质为：水、油品、蒸汽、酸性介质等。
内螺纹止回阀 应用标准
|
设计与制造 |
结构长度 |
压力-温度等级 |
连接法兰 |
试验与检验 |
|
GB12236 |
GB12221 |
GB9131
JB/T74
HG20604 |
JB/T74-94
GB9113
HG20592-20635 |
JB/T9092-1999
GB13927 |
内螺纹止回阀 零件材料
|
零件名称 |
材料编号 |
|
阀体 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀盖 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀瓣 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
摇杆 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀座 |
25 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
销轴 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封环、垫片 |
包覆垫 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
内螺纹止回阀 性能规范
|
公称压力 PN(MPa) |
试验压力(MPa) |
适用温度(℃) |
适用介质 |
|
强度试验 |
密封试验 |
WCB |
Cr5Mo |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
|
1.6 |
2.4 |
1.8 |
≤425 |
≤550 |
≤220 |
≤200 |
水、油品、蒸汽、酸性介质 |
|
2.5 |
3.8 |
2.8 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.1 |
|
10.0 |
15.0 |
11.0 |
- |
|
16.0 |
24.0 |
17.6 |
|
25.0 |
37.5 |
27.5 |

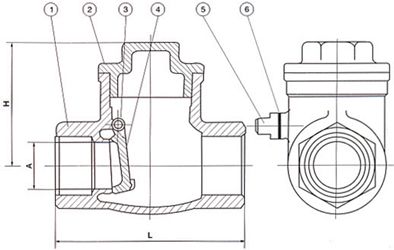

内螺纹止回阀 结构尺寸图
 |
|
H14W内螺纹止回阀 (结构尺寸图) |
内螺纹止回阀 连接尺寸
|
SIZE |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
2 1/2" |
3" |
|
A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
104 |
|
L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
200 |
内螺纹止回阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
