详细说明

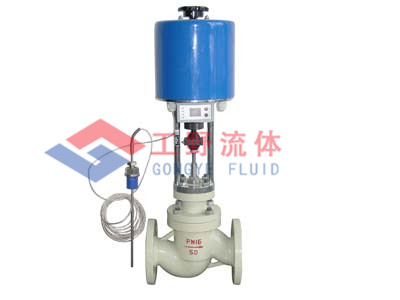

ZDWT电控温度调节阀（电动温度调节阀）由控制阀门 、执行器、传感器和毛细管等部件组成。自力式电控温度调节阀按用途分为加热型和冷却型。自力式电控温度调节阀( 适用于较大口径及导热油控制 ) ，该调节阀最大的特点只需普通 220V 电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，电动温度控制阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
一、ZDWT电控温度调节阀概述
主要适用于液体、气体和蒸汽，在各种冷却系统中的温度控制。当被控介质温度升高，控制阀门关闭（加热型）；当被控介质温度升高，控制阀门开启（冷却型）。
二、 ZDWT电控温度调节阀主要特点
1.控制精度高，工作稳定，安全可靠。
2.感温液体膨胀均匀，比例式调节控制。
3.温度设定操作简单，调节方便。
4.体积小、重量轻，安装方便。
三、ZDWT电控温度调节阀工作原理
ZDWT电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，根据用户需要，分别有加热型与冷却型两种结构。加热型调节阀的结构与原理：工作前主阀芯处于半开位置，传感器处于自然状态。接上电源，主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时，传感器即产生相应线性信号输入一体化执行机构，随即驱动阀杆、阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器即产生线性信号输入一体化执行机构，驱使阀芯渐开，使介质按抛物线特性流入储热箱，进行加热直至设定值。这样被控介质始终在设定温度范围内被控制，从而达到控温目的。备注：常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
四、 ZDWT电控温度调节阀主要技术参数
1、阀体
阀体形式：直通铸造球型阀
公称通径：DN15 ～ 200mm
公称压力：PN1.6 、 2.5 、 4.0 、 6.4MPa
法兰标准：GB/T9113 、 JB/T79
连接形式：法兰 (FF RF RTJ) 、焊接 (SW BW) 、螺纹 ( 适用于 1″ 以内 )
阀盖形式：标准型 -17 ～ + 230℃ 、高温型 +230 ～ + 450℃
压盖型式：螺栓压紧式
密封填料：V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
2、阀内件
阀芯形式：单座式阀芯
流量特性：直线性
3、执行机构、传感器、毛细管
执行器型号：3810 系列
主要技术参数：电源电压： 220V/50Hz 、输入信号： 4-20mA 或 1-5V·DC 、输出信号： 4-20mA·DC；防护等级：相当 IP55 、隔爆标志： ExdⅡBT4 、手操功能：手柄；环境温度： -25 ～ + 70℃ 、环境湿度： ≤95%
温包、毛细管材料：H62 、 1Cr18Ni9Ti
毛细管长度：3 米 、 5 米 、 10 米
温度控制范围：0~ 250℃
设定值偏差：± 2℃

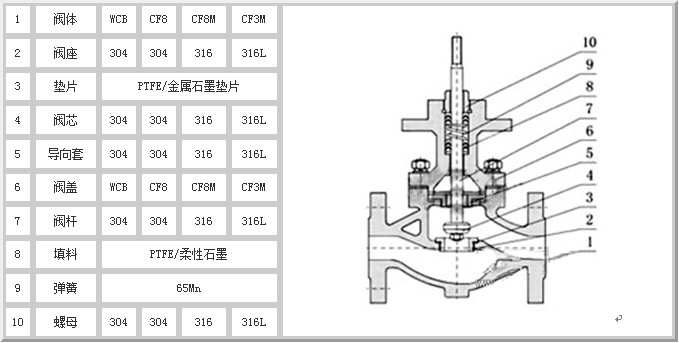

主要零件材料及内部结构图

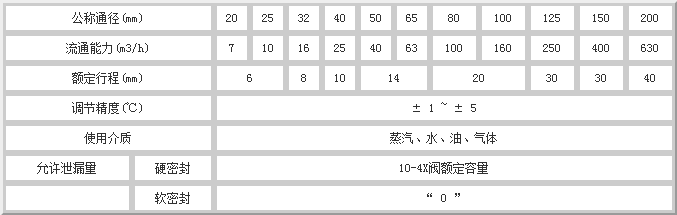

额定行程与流通能力、泄露标准

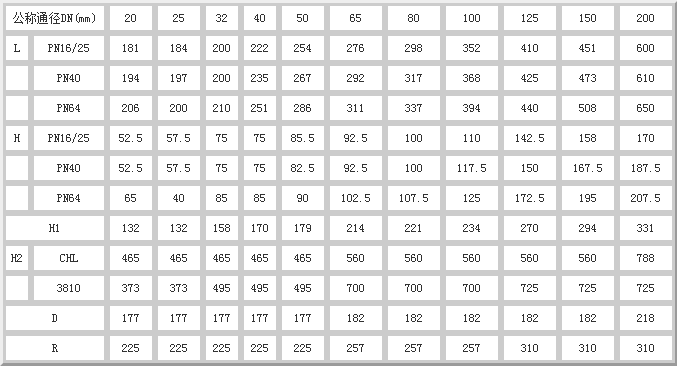

主要外形及连接尺寸
五、 ZDWT电控温度调节阀订货须知
订货时请用户提供以下资料：
①请了解清楚温度调节阀_ ZDWT电控温度调节阀温度调节阀型号及工作原理
② ZDWT电控温度调节阀介质名称及状态和阀体、阀内件材质要求
③ ZDWT电控温度调节阀毛细管长度（一般不超过3m）（特殊要求请指明）
④ZDWT电控温度调节阀公称通径（mm）及阀前阀后压力（M Pa）、自力式调节阀设定温度（℃）及范围
⑤ZDWT电控温度调节阀阀体法兰标准（不指明时我公司按GB9113-88规定供货），阀体结构长度（法兰面距L）（不指明时我公司按GB12221-89规定供货）GB9113-88规定供货），阀体结构长度（法兰面距L）（不指明时我公司按GB12221-89规定供货）
